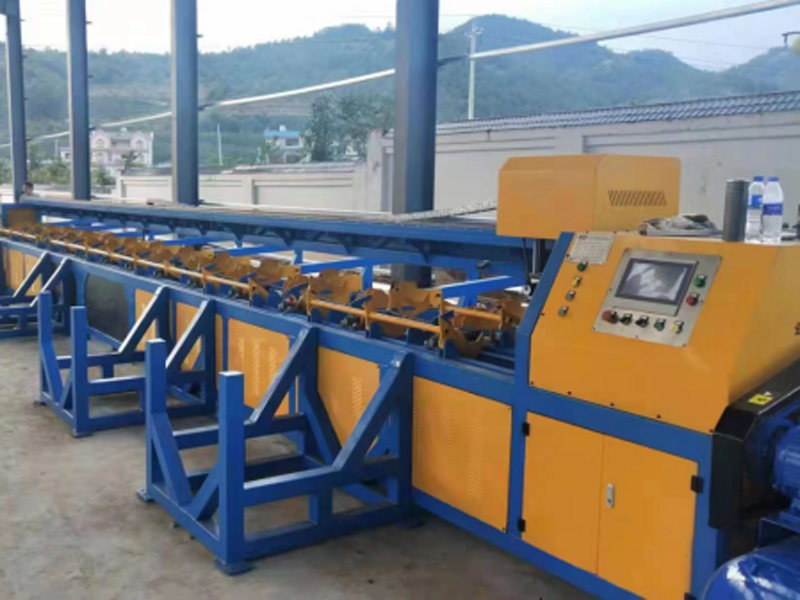

设备简介：送料卡盘为电动卡盘主要作用是在于抱紧需要加工的管材配合等离子割qiang进行加工，加工，速度快，节省人工。可实现型连续自动上料、自动翻转、自动切割作业等，实现加工生产中的全程自动化达到去人工化。
产品优势
01
结构紧凑，链接设计合理，轻松组装
02
智能数控，高清显示屏，操作便捷
03
采用等离子割孔技术，没有凹陷
04
加厚拖料架，坚固耐用，寿命长
05
解放双手，缩尖割孔，一次成型
06
加工速度块，成型效果好，替代人
| 小导管全自动生产线 | |||
| 序号 | 产品名称 | 参数 | |
| 1 | 机身台面围板厚度 | 台面板6mm | |
| 围板1.0mm | |||
| 2 | 主钢板厚度 | 40mm | |
| 3 | 机身架用管 | 80*80*3.75 | |
| 4 | 电机 | 11kw*1（柱塞泵） | |
| 5 | 主油缸 | Φ125*1 | |
| Φ160*1 | |||
| 6 | 电控配件 | 斯柯达 | |
| 7 | 缩管能力 | 外径Ф42-114 | |
| 8 | 加工缩管厚度 | 0.7-5.0mm | |
| 9 | 主轴电机功率 | 15kw | |
| 10 | 主轴转速 | 248rpm(单速） | |
| 11 | 电压 | 380 50HZ | |
| 12 | 成型时间 | 7-30秒 | |
| 13 | 重量 | 3.2T | |
| 14 | 送料精度 | 正负0.1mm | |
| 15 | 高频加热 | 型号 | HD-85KW |
| 输入电压 | 380V | ||
| 输出功率 | 85KW | ||
| 振荡频率 | 30-100KHZ | ||
| 冷却水压 | 0.3MPa | ||
| 水温要求 | 〈40° | ||
| 主辅机重量 | 40KG/30KG | ||
| 16 | 油管 | HM592-08-13 27.5MPa | |
| 17 | 输入电源 | 380V（三相五线） | |
| 18 | 传动方式 | 齿条传动 | |
| 19 | 油泵 | 25 | |
| 20 | 模具主要材质 | DC53 | |
| 21 | 输出电源 | 24V | |
| 22 | 控制方式 | PLC控制触摸屏 | |
| 23 | 设备油箱容量 | 80L | |
| 24 | 模具加工方式 | 定制型 | |
| 25 | 传动方式 | 2模齿条 Φ30圆导轨（双导轨） 长度 6000mm | |
| 26 | 伺服系统 | 台达1500w | |
| 27 | 材质及管材类型、长度 | 无缝钢管 | |
| 28 | 厚度范围 | 3-6mm | |
| 29 | 加工精度要求 | 42-108mm | |
| 30 | 上料方式要求 | 自动 | |
| 31 | 产品体积 | 22m | |
| 32 | 产品重量 | 6T | |
