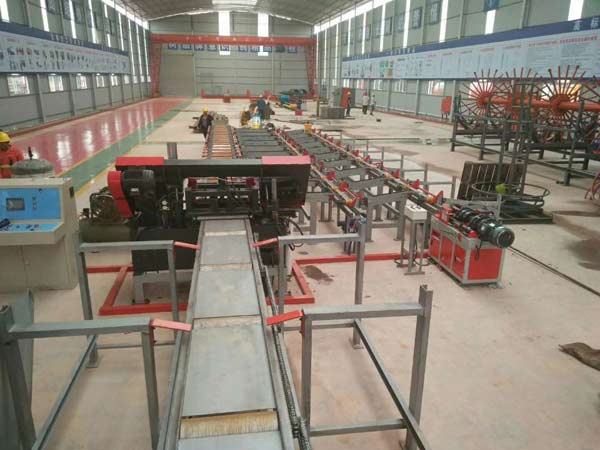

数控钢筋锯切镦粗套丝打磨生产线



数控钢筋锯切镦粗套丝打磨生产线


    ZJ SLW-500型全自动数控钢筋锯切镦粗套丝打磨生产线:本设备是我公司针对国内螺纹钢筋的套丝连接,整体结合专业技术,自主研发的集电气、液压、气动为一体全自动化科技产品。可自动完成钢筋直径12~50mm,强度HRB335、HRB400、HRB500的锯切套丝,具有切削效率高、高标准缩径滚丝、节能省料、操作简单等特点。
    本产品原料存储架采用大吨位存储,并可与棒材自动上料机配合使用,实现上一个循环尚未结束时即可 进行下一步配料,以节省循环周期;全自动送料辊道,避免原料的二次搬运;钢筋的输送、翻转、传递等全部由机械完成,大幅度提高了效率;钢筋输送滚采用 V 型耐磨辊进行,达到了耐磨、减噪音、寿命长等特点;缩径、滚丝主机头实现了自动卸料、送进、缩径、滚丝等功效。
    该设备可以根据现场实际情况和业主监理要求增加镦粗、打磨或储备料仓等设备无缝对接,实现全自动流程,无需人工干预。



  锯切主机技术参数:

型号ZJ SLW-500
锯切宽度(mm)500
锯切直径范围(mm)Φ16~Φ50
钢筋传送速度(m/min)90
套丝钢筋长度范围(m)2.0~12
长度误差(mm)±3mm/m
     锯

     切

     主

     机
锯切进给速度无级调速
夹紧方式液压
主电机功率(KW)4
油泵电机功率(KW)1.1
冷却泵功率(W)60
装机总功率(KW)~35
锯切线外形尺寸(长×宽×高)(mm)29000*6900*2000
锯切钢筋直径(mm)Φ16Φ20Φ25Φ28Φ32Φ40Φ50
锯切钢筋根数27221815141310

  附属设备相关参数如下:
  GDC-40双缸钢筋镦粗机

设备型号:GDC-40双缸钢筋镦粗机
加工钢筋直径:Φ16-Φ40mm
墩粗力:3200KN
液压大流量:6.0L/min
油缸大行程:150mm
大工作压力32MPa
电机功率:7.5KW
工作效率:10-15秒/个

  HGS-40直螺纹剥肋套丝机

设备型号:HGS-40直螺纹剥肋套丝机
加工钢筋直径:Φ16-Φ40mm
气缸大行程:250mm
大工作压力0.6MPa
电机功率:4.5KW
工作效率:40-50秒/个

  GDM-40钢筋端面打磨机

设备型号:GDM-40钢筋端面打磨机
加工钢筋直径:Φ16-Φ40mm
工作部位形式:高合金铣dao
主电机功率:2.2KW
移动电机功率:0.75KW
工作效率:20-30秒/个


 含全自动镦粗、套丝、打磨场地布置图:

数控钢筋锯切镦粗套丝打磨生产线

数控钢筋锯切镦粗套丝打磨生产线


数控钢筋锯切镦粗套丝打磨生产线 2018-12-24 本文被阅读 914 次
